Ipari vízhűtő torony



Az ipari vízhűtő torony egy kifinomult hőlevezető berendezés, amelyet különféle nagyipari folyamatokban használnak a működés során keletkező felesleges hő elvezetésére. Ezek a tornyok kulcsszerepet játszanak a gépek, berendezések és folyamatok optimális üzemi hőmérsékletének fenntartásában, a hatékonyság biztosításában és a túlmelegedés okozta károk megelőzésében.



Az ipari vízhűtő tornyok bemutatása

Az ipari hűtőtornyok alapvető összetevői az olyan iparágakban, mint az energiatermelés, a gyártás, a petrolkémia és a HVAC rendszerek. Elsődleges funkciójuk, hogy a folyamatokból származó hulladékhőt a víz elpárolgásán keresztül a légkörbe juttatják. Ez az eljárás segít a hőmérséklet megengedett határokon belüli szabályozásában, a gépek védelmében és a termelékenység fenntartásában.

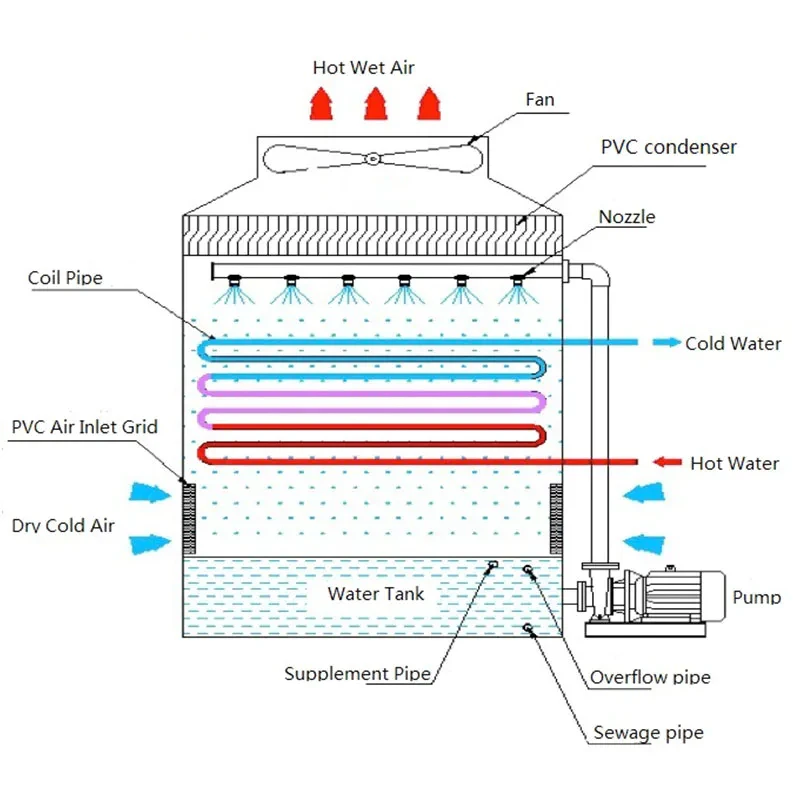

Alkatrészek és tervezés

1. Töltőanyag: Ezek a tornyok töltőanyagot tartalmaznak, amelyek jellemzően PVC-ből, fából vagy fémből készülnek, és nagy felületet biztosítanak a víz elterjedéséhez. Ez maximalizálja a levegő és a víz érintkezését, elősegítve a hatékony hőátadást.

2. Elosztórendszer: A csövek és fúvókák hálózata egyenletesen oszlatja el a forró vizet a töltőanyagon. Ez egyenletes hűtést biztosít a toronyban.

3. Ventilátor vagy légmozgató rendszer: Az ipari hűtőtornyok nagy ventilátorokat vagy légmozgató rendszereket alkalmaznak a levegő beszívására a tornyon. Ez fokozza a párolgást és elősegíti a hőelvezetést.

4. Elsodródásgátlók: Ezek az alkatrészek megakadályozzák, hogy a vízcseppek a távozó levegővel együtt elszálljanak, így megóvják a vizet és minimalizálják a környezeti hatásokat.

5. Medence: A medence összegyűjti a lehűtött vizet, mielőtt visszakeringetné a rendszeren.



Működési elv

A torony működése akkor kezdődik, amikor az ipari folyamatokból származó felesleges hőt szállító meleg víz belép a toronyba. Ez a víz eloszlik a töltőanyagon, így nagy felületet képez a levegőnek. Ezzel egyidejűleg a ventilátorok levegőt szívnak át a tornyon, így a víz egy része elpárolog. Ez a párolgási folyamat hőt vesz fel a maradék vízből, lehűti azt.



Ahogy a víz lehűl, összegyűlik a medencében, és vagy visszakerül az ipari folyamatba újrafelhasználás céljából, vagy kiürítik, az adott alkalmazástól és a víztakarékossági gyakorlattól függően.



Nem.	Tétel	Mértékegység	Specifikációk
A.	Összegzés
1	Név		Zárt típusú hűtőtorony
2	Modell		AYD-200T
3	Hűtési kapacitás	KCAL/H	1000000
4	Tervezési nyomás	Mpa	1.0
5	Tesztnyomás	Mpa	1.2
6	Hűtővíz áramlás	m3/h	200
7	Víz bemeneti hőm	fokozat	37
8	Vízkimeneti hőm	fokozat	32
9	Repülő vízveszteség (%)		Kisebb vagy egyenlő 0,005%
10	Vízcső mérete	Mm	DN150*2
11	Csatlakozás mérete (ellátás/túlcsordulás/leeresztő)	Mm	DN32
12	Nettó tömeg	Kg	3200
13	Futósúly	Kg	6800
14	Méretek (H x Sz x Ma)	Mm	5800*2000*4500
B.	Ventilátor rendszer
1	Minden egység ventilátor mennyiség	台	3
2	Vezetési mód		közvetlen
3	Ventilátor levegő térfogata	m3/h	240000
4	Motor vízálló osztály		IP55 védettség
5	Motor szigetelési osztály		F
6	Egy ventilátor motorteljesítmény	kW	7.5
7	Tápegység		3PH/415V.50Hz
8	Légcsatorna anyaga		Horganyzott
C.	Öntözőrendszer
1	Szivattyú mennyiség	Mértékegység	1
2	Vízszivattyú típusa		Permetező szivattyú
3	Szivattyúház anyaga		Öntöttvas
4	Motor szigetelési osztály		F
5	Egyszivattyús áramlás	m3/h	200
6	Egyszivattyús teljesítmény	kW	5.5

7	Emel	m	6
D.	Hőcserélő cső
1	Hőcserélő cső anyaga		304 #
2	Tekercs vastagsága	Mm	0.8
3	Átmérő	Mm	19
4	Elosztó anyaga		304 #
5	Csatlakozási mód az elosztóhoz és a cserecsőhöz		hegesztés
6	A hőcserélő tekercs tervezési nyomása	Mpa	1.0
7	A hőcserélő tekercs tesztnyomása	Mpa	1.2
8	Karima		PN10
E.	Fő alkatrészek anyaga
1	Permetezőcső anyaga		PVC
2	Öntözőfej		ABS
3	Vízgyűjtő		PVC
4	Vízellátási mód		Úszó golyós szelep
5	Rögzítő		Q235
6	Szerkezeti anyag		Cink Al magnézium lemez
7	Szerkezet korróziógátló módszer		Cink Al magnézium lemez
8	Szerkezet Korróziógátló Vastagság	Mm	0.06
9	Külső panel vastagsága	Mm	2
10	Külső panel korróziógátló módszer		Cink Al magnézium lemez
11	Külső burkolat anyaga		Cink Al magnézium lemez



Az ipari vízhűtő tornyok különféle típusokban kaphatók, mindegyiket úgy tervezték, hogy megfeleljen az egyedi ipari igényeknek, a környezeti feltételeknek és a hatékonysági követelményeknek. Íme néhány gyakori típus:

1. Természetes huzatú hűtőtorony:

Működési elv: Természetes konvekciós áramokat használ a levegő beszívására a tornyon keresztül. Magas szerkezetű, nagy kéményhatású.

Alkalmazás: Gyakran használják nagy erőművekben hatalmas méretük és nagy vízmennyiség kezelési hatékonyságuk miatt.



2. Mechanikus huzatú hűtőtorony:

Kényszerhuzat: Az alján lévő ventilátorokat használja, hogy levegőt kényszerítsen át a tornyon.

Indukált huzat: A ventilátorok a tetején helyezkednek el, és olyan szívást hoznak létre, amely átszívja a levegőt a tornyon.

Alkalmazás: Különféle iparágakban gyakori, beleértve a finomítókat, vegyi üzemeket és HVAC rendszereket.



3. Crossflow hűtőtorony:

Kivitel: A víz függőlegesen lefelé áramlik, míg a levegő vízszintesen mozog a vízáramban.

Előnyök: Kompaktabb kialakítás, könnyebb karbantartás és kevesebb víz fröccsenése.

Alkalmazás: Alkalmas HVAC rendszerekhez és közepes méretű ipari alkalmazásokhoz.



4. Ellenáramú hűtőtorony:

Kivitel: A víz függőlegesen lefelé áramlik, míg a levegő függőlegesen felfelé, ellensúlyozva a vízáramlást.

Előnyök: Fokozott hőátadási hatékonyság a keresztáramú kivitelekhez képest.

Alkalmazás: Erőművekben és nagy hatékonyságot igénylő nagy ipari folyamatokban gyakran használják.



5. Nyitott áramkörű hűtőtorony:

Működés: A víz közvetlenül érintkezik a légkörrel, így egy része elpárolog és lehűl.

Alkalmazás: Olyan iparágakban, ahol a víz minősége nem kritikus, mint például az energiatermelés és a HVAC rendszerek.



6. Zárt áramkörű hűtőtorony:

Működés: Másodlagos folyadékot (általában tiszta vizet vagy hűtőközeget) használ, amely egy zárt rendszerben kering, és közvetve hőt ad át az elsődleges vízkörnek.

Előnyök: Minimalizálja a vízfogyasztást és megakadályozza az elsődleges vízkör szennyeződését.

Alkalmazás: Ellenőrzött vízminőséget igénylő alkalmazásokhoz, például adatközpontokhoz vagy érzékeny ipari folyamatokhoz.



Az ipari vízhűtőtornyok mindegyik típusa különböző előnyöket kínál olyan tényezőktől függően, mint a működés mértéke, a vízminőségi követelmények, a helyszűke és a környezetvédelmi megfontolások. A hűtőtorony típusának kiválasztása az adott iparág vagy alkalmazás speciális igényeitől függ.



Alkalmazások

1. Erőművek: A hőerőművekben hűtőtornyok hűtik le a kondenzátorban használt vizet annak hatékonyságának növelése és az optimális működési feltételek fenntartása érdekében.

2. Gyártóipar: Az olyan iparágak, mint az acélipar, a vegyipar és az autóipar hűtőtornyokat használnak a különféle folyamatok és berendezések hőmérsékletének fenntartására.

3. HVAC rendszerek: Az épületek és kereskedelmi létesítmények hűtőtornyokat használnak a légkondicionáló rendszerekben a beltéri hőmérséklet szabályozására.



Fontosság és karbantartás

Az ipari vízhűtő tornyok létfontosságúak a hatékony működés fenntartásához és a költséges meghibásodások megelőzéséhez. A rendszeres karbantartás kulcsfontosságú:



1. Tisztítás: Az algák, vízkő és törmelék rendszeres eltávolítása megakadályozza az eltömődést és fenntartja az optimális hőcserét.

Ellenőrzések: A szivárgás, korrózió és mechanikai problémák rendszeres ellenőrzése elengedhetetlen a megfelelő működés biztosításához.

2. Vízkezelés: A megfelelő vízkezelés megakadályozza a vízkőképződést, a korróziót és a mikrobiális növekedést, megőrzi a torony hatékonyságát.

3. Környezeti hatás és fejlesztések

Bár a hűtőtornyok hatékonyak, jelentős mennyiségű vizet fogyasztanak, és egyes régiókban hozzájárulhatnak a vízhiányhoz. A technológiai fejlesztések, mint például a száraz hűtőrendszerek vagy a vízfogyasztást csökkentő hibrid hűtőtornyok, a hatékony hőelvezetés fenntartása mellett kívánják kezelni ezeket a problémákat.



Következtetés

Az ipari vízhűtő tornyok nélkülözhetetlenek különféle ipari folyamatokhoz, kritikus szerepet játszanak a működési hatékonyság fenntartásában és a túlmelegedés okozta károk megelőzésében. Kialakításuk, működési elveik, alkalmazásaik és karbantartási gyakorlataik optimális teljesítményt biztosítanak, miközben kezelik a vízhasználattal kapcsolatos környezetvédelmi szempontokat. A folyamatos fejlesztések célja egyensúly megteremtése a hatékonyság és a környezeti fenntarthatóság között a hűtőtornyok technológiájában.
